ON AIR
Toit de l'ENSAN - Nantes -44-

Fiche technique

• Rôle et missions :
  – Conception avec les étudiants de l’ENSAN
  – Exécution
• Objet :

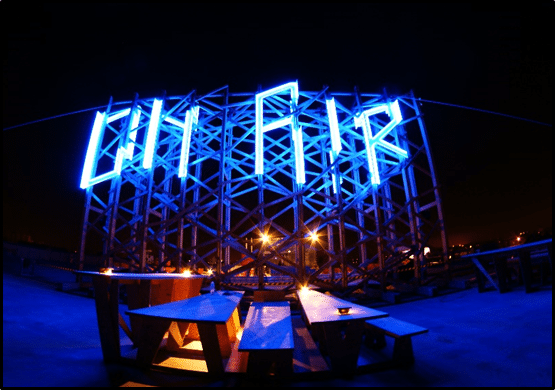

  ON AIR (Construction d’une structure provisoire support d’un écran de cinéma)
• Dimensions :
  – Hauteur : 8,50 m
  – Longueur : 14,14 m
  – Largeur : 2,54 m hors traverses basses, 4,00 m avec traverses basses
• Maître d’ouvrage :
  Le voyage à Nantes – Nantes -44-
• Bureau Etudes :
  ECSB / Calcul Méca
• Avancement / année de réalisation :
  2014
• Description sommaire :
  – 11 poutres échelles reliées entre elles par des diagonales intérieures en Kerto S et Kerto Q, nid d’abeille, et des diagonales formant un double maillage sur chaque face
  – Poutre au vent en tête
  – traverses supports de la structure en pied
  – haubans reliant la structure à la dalle du toit
  – 10,800 m3 de Kerto
  – 400 kg de ferrures métalliques
  – 4 000 vis SFS WT
